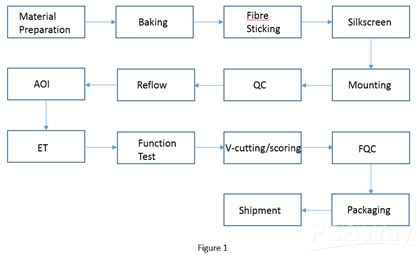

柔性PCB的組裝與剛性PCB組件基本相同，在實際制造過程中，操作者將根據工藝的不同要求采取不同的工藝。其常見的單側安裝柔性PCB組裝工藝如圖1所示。

　　柔性PCB連接到剛性PCB：

　　柔性PCB由于其輕薄特性而易于變形，因此不能像剛性PCB那樣直接組裝在SMT生產線上。也就是說，為了組裝柔性PCB，柔性PCB必須固定在剛性PCB的基板上，這樣它就可以偽裝成用于組裝的剛性PCB。 基板的平整度，定位精度和一致性是實現產品質量控制的關鍵因素，也是柔性PCB組裝的關鍵點。

　　低密度：

　　目前，柔性PCB的價格相對高于剛性PCB。從產品成本的角度來看，大多數柔性PCB僅用于不同功能模塊之間的連接。在柔性PCB上組裝的組件數量很少，分布密度低，通常少于50個組件或甚至兩個連接器。

　　柔性PCB主要用于手機，數碼相機等輕，小，薄的電子產品。其單面柔性PCB的面積并不大，而且單面柔性PCB組件的數量很少，因此為了提高組裝效率，大多數工廠都會選擇使用面板。組裝后，這些具有不同功能的柔性PCB將通過v-cutting或v-scoring分離。

　　對產品質量的高要求：

　　由于柔性PCB在需要反復彎曲和精密控制的環境中經常使用，組裝在其上的元件必須能夠滿足其工作環境的要求，因此柔性PCB在裝配中的質量要求如清潔，防 - 焊接的靜態措施和可靠性通常遠高于一般的剛性PCB。此外，目前，隨著無鉛技術的實施，柔性電路板組裝的挑戰也越來越多。

　　裝配成本高：

　　與剛性PCB組件相比，柔性PCB組件具有許多特點，如特定夾具投資更多，生產周期長，設備利用率相對較低，配件和操作人員較多，生產環境和產品質量要求較高。這使得柔性PCB組裝的總成本很高，尤其是初始投資成本較高。

　　結論：

　　隨著電子產品的發展，柔性PCB的使用范圍不斷擴大，柔性PCB的組裝工藝也將得到改善。制造和組裝成本將不斷降低，這將促進柔性PCB的使用的進一步擴展，從而使柔性PCB的應用進入良性循環。
